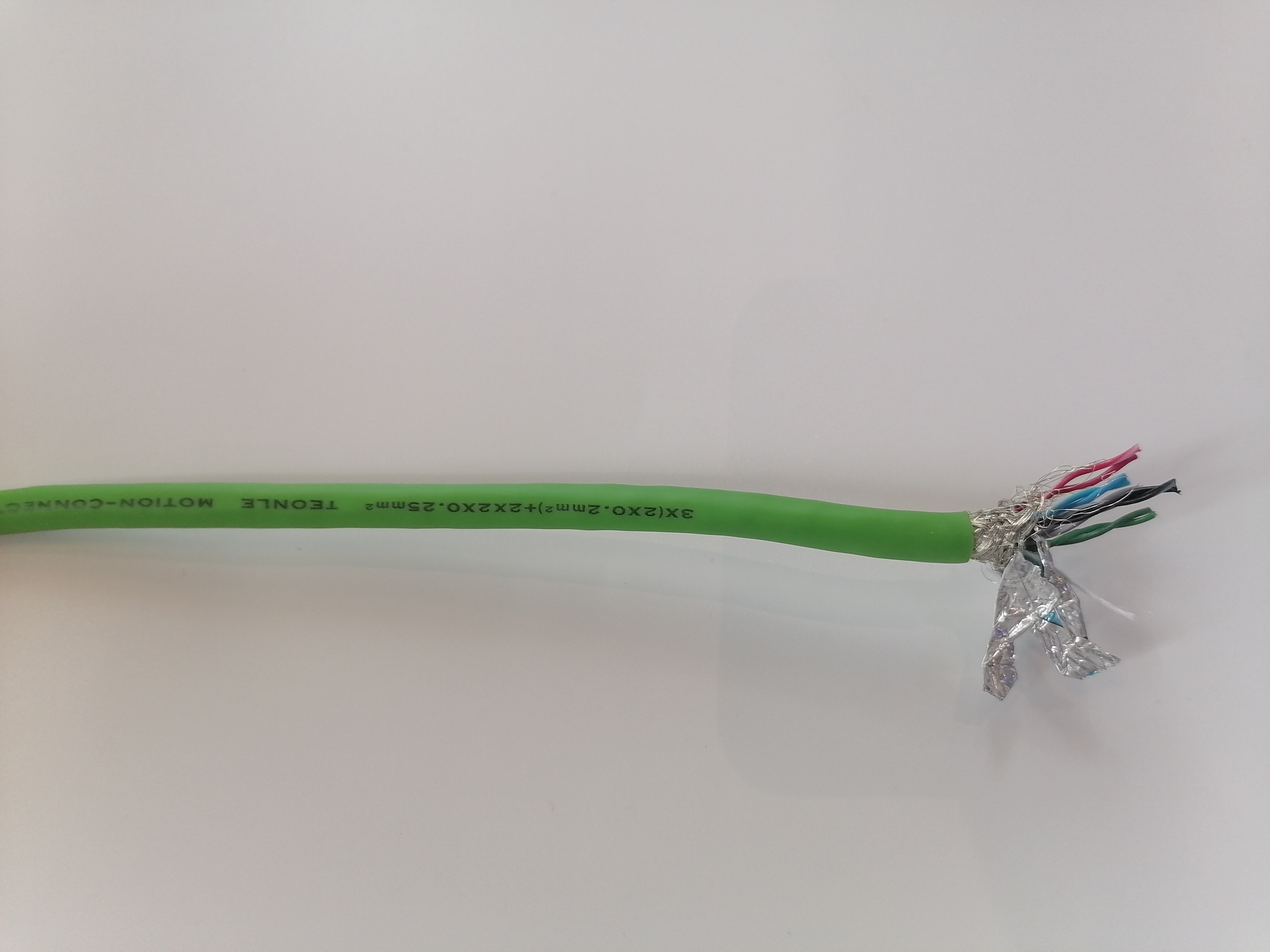

編碼器線纜屬于柔性數據電纜，數據電纜-般采用綠色、灰色和黑色，編碼器電纜比較常用顏色為綠色。
柔性編碼器線纜雖然屬于數據電纜，但并不是數據電纜都可用于編碼器中。
以網線為例，五類八芯網線為雙絞屏蔽電纜,但是網線的雙絞結構僅僅是針對民用要求不高的(可以斷點再續)的普通網絡信號，而屏蔽層是薄鋁箔，僅僅對于很高的頻率有反射作用，沒有能屏蔽掉較低的電磁波，它的電容電感特性與編碼器的頻率段不符。并且普通的以太網絡信號有校驗碼與容錯設計,允許少量丟信號再補，而編碼器脈沖與SSI信號不允許有丟信號發生。因此，這類網線則不能代替編碼器線纜編碼器脈沖信號走的是高頻，不能只強調電纜截面積到位夠粗的直流或交流低頻送電流特性，而沒有信號電纜的高頻設計。
如果編碼器電纜內芯線的股數不多，僅僅是截面積達到較粗，高頻信號走表面，這樣的電纜高頻電容電感沒有設計的話，高頻電磁波部分損失波形失真。


編碼器線纜內芯不是講平方面積而是講高頻特性參數。脈沖信號傳輸大于20米都要用專用編碼器信號電纜。編碼器信號傳輸?shù)诫娮咏邮掌鲿r最常見的問題是信號失真和電子聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現，但其實很多都是可以通過正確布線和規范安裝來避免的。

編碼器線纜布線規范:
1.編碼器通訊電纜必須遠離電機、玨器、變頻器等嚴重磁場干擾設備;
2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設，zui好使用屏 蔽良好的金屬電纜管套;
3.電柜內與其他電纜保持最小間距2cm,電柜外間距50cm;
4.編碼器線纜纜要合理布線，避免預留電纜過長，造成線槽阻塞;
5.為避免耦合干擾,應盡量減少信號電纜與功率電纜平行走線的可能;
6.編碼器線纜應盡量安排在距離金屬部件近的位置，例如控制柜面板、橫梁和金屬導軌等;
7.必須使用金屬電纜支架，并保證支架連接處導通相連接地;
8.若空間受限，請使用金屬隔板、金屬套管及金屬線槽，并保持良 好接地。
編碼器線纜的布線是否規范，會影響編碼器的正常使用和壽命，實際應用中選擇適合的柔性電纜型號規格也是至關重要的。
